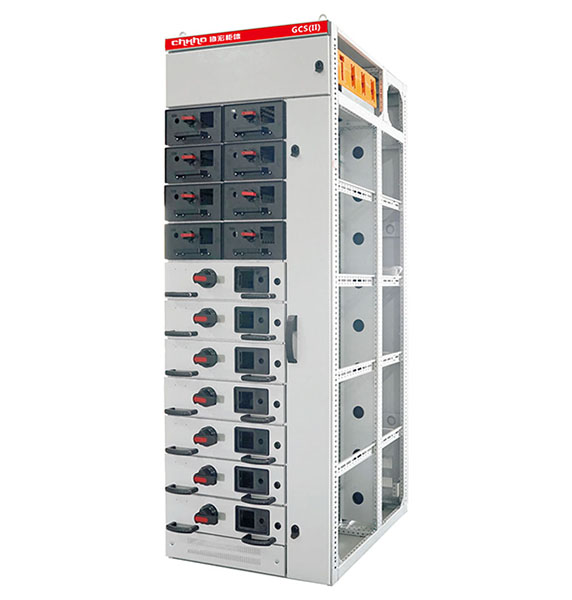

GCS(II)改進型
GCS（Ⅱ） 抽出式開關柜適用于三相交流頻率為 50Hz ，額定工作電壓為400V（690V），額定電流為4000A及以下的 發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑 等場所，本產品符合IEC60439-1、GB7251.1、JB/T9661等標準。
本柜體采用了新的制造工藝，各功能單元采用模塊化設計，單元組合靈活方便，可實現替代目前市場上所有的GCS方案及功能。
主要特點
1、框架采用C型材，主框架上安裝模數為E=20mm的Φ5.3mm的安裝孔，使得框架組裝靈活方便；
2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室，各室的作用相對獨立；
3、水平母線置柜頂部，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施；
4、電纜室的設計使電纜上、下進出均十分方便；
5、抽屜高度為160mm、240mm、320mm、480mm，其寬度、深度尺寸不變；相同功能單元的抽屜具有良好的互換性。 單元回路額定電流630A及以下。
6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。以抽屜單元為主體，同時抽屜單元 和固定單元可以混合組合，任意使用；
7、柜體的防護等級為IP30-IP40；
8、材質可選用冷軋板、鍍鋅板、敷鋁鋅板制作。
柜體尺寸
| 高(mm) × | 寬(mm) × | 深(mm) |
| 2200 | 600 | 800,1000 |
| 2200 |
800 |
800,1000 |
| 2200 | 1000 | 800,1000 |
