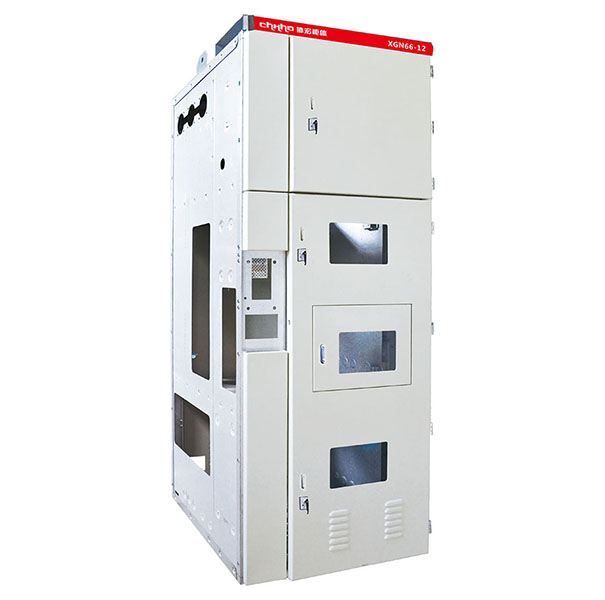

XGN66-12箱型固定式開關設備柜體
XGN66-12型開關柜適用于3～10kV三相交流50Hz單母線系統中，作為接受和分配電能之用，屬于新一代小型化城鄉電網 設備，具有小型化、結構合理、安全可靠、運行操作簡單等特點。滿足電力市場及域網、農網改造、箱式變電站的需求。
結構說明
本開關柜為金屬封閉箱型結構，柜體由C型材和G型材，經過多種連接件組裝而成。柜體分隔成四個小室，即母線室、斷路 器室、儀表室、電纜室。部件加工應用數控沖床、數控折彎機及數控加工中心等先進設備制造，形位尺寸精度高，制造快捷準 確，便于不同方案的靈活組合，可滿足客戶的不同要求。
主要特點
1、柜體結構采用組裝式，無須焊接，具有較高的機械強度，優美的外觀；
2、柜體后部上方采用GN30-12旋轉隔離開關、下隔離采用GN19-12C隔離開關，具有按照程序操作的可靠地機械聯鎖裝 置，為操作人員與設備提供可靠地安全性保護；
3、柜內為空氣絕緣，可配裝機構一體化的真空斷路器：固定式VS1-12（ZN63A）、VD4-12等斷路器；
4、主開關、隔離開關及柜門之間均采用強制性機械閉鎖方式，滿足“五防”聯鎖功能；
5、電纜接線端頭距地空間大，便于電纜的制作安裝盒檢測維護； 6、外殼防護等級為IP3X；
7、材質采用鍍鋅板制作。
柜體尺寸
| 高(mm) × | 寬(mm) × | 深(mm) |
| 2300 | 900 | 950 |
| 2300 | 950 | 950 |
