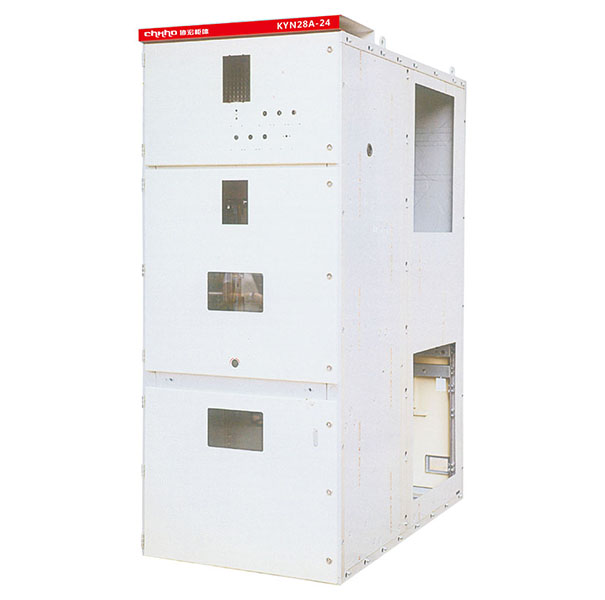

KYN28A-24鎧裝型移開式交流金屬封閉開關設備柜體
KYN28-24 型鎧裝移開式交流金屬封閉開關設備系三相交流50Hz、額定電壓24kV的戶內成套配電裝置。作為發電廠、變電 站及工礦企業接受和分配電能之用，對電路起到控制、保護和監測等功能。
結構說明
開關柜按GB3906和IEC62271-200:2003要求進行設計。整體由柜體和可抽出部分（手車）兩部分組成，柜體結構均采用敷 鋁鋅板用螺栓栓接組裝成型，用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，并且所有金屬構件 均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60mm的接地母線。
主要特點
1、簡單有效地“五防”閉鎖，防止誤操作；
2、可配用VS1、VW1、VD4、3AH等真空斷路器；
3、可配用電壓互感器手車、隔離手車、熔斷器手車等，相同用途的手車具有互換性；
4、柜體可靠墻安裝、柜前維護，減少占地面積；
5、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生；
6、電纜室空間充裕、可連接多根電纜；
7、外殼防護等級達到IP4X，斷路器室門打開時及各隔室間防護等級為IP2X；
8、材質可選用鍍鋅板或敷鋁鋅板制作。
柜體尺寸
| 高(mm) × | 寬(mm) × | 深(mm) |
| 2430 | 1000 | 1860 |
