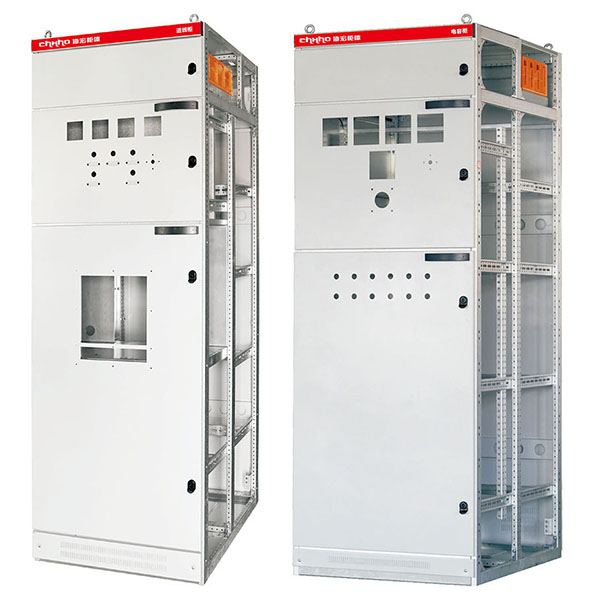

固定柜(進線柜、電容柜)
固定柜、電容柜適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz額定工作電壓380V，額定工作電 流3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩 定性好，適用性能強等特點。產品符合GB7251.1、GBT/23359、JB/T9661等相關標準。
結構說明
柜架用C型鋼材拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，框架上分別有按E=25mm和 E=100mm數排列的安裝孔，以提高產品的裝配的通用性。主母線排列在柜的上部，采用的ZMJ型母線夾為積木式 組合結構，用高阻燃PPO材料熱注成型，機械強度和絕緣度高，能承受有效值50kA，峰值105kA電流，熱穩定沖 擊力長期允許溫度可達120℃。柜體防護等級IP3X。
主要特點
1、柜架的全部結構均通過自攻螺釘連接，按需要加裝面板、隔板、支架及抽屜部件，以便組合成完整的開關柜 柜體。
2、柜體及部件安裝孔按模數E=25mm變化，安裝靈活方便。
3、分隔單元有200/4、200/2、200、300、400、600等系列單元高度，根據各回路電流等級不同所選占有分 隔單元高度。分隔單元有效安裝高度1800mm。
4、采用C型鋼和專用連接件組成，型材截面積大、有足夠的鋼度，組裝簡單，工藝性強，穩固性能好。
5、柜體及部件安裝孔按模數E=20mm變化，安裝靈活方便。
6、分隔單元有200/2、200、300、400、600等系列單元高度，分隔單元有效安裝高度1800mm。
柜體尺寸
| 高 × | 寬 × | 深 |
| 2200 | 600 | 600,800,1000 |
| 2200 |
800 |
600,800,1000 |
| 2200 | 1000 | 600,800,1000 |
| 2200 | 1200 | 600,800,1000 |
